Equipped With

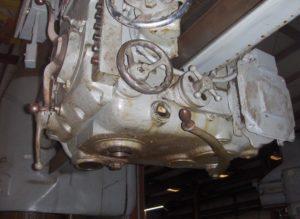

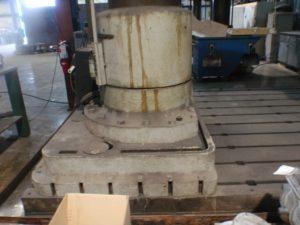

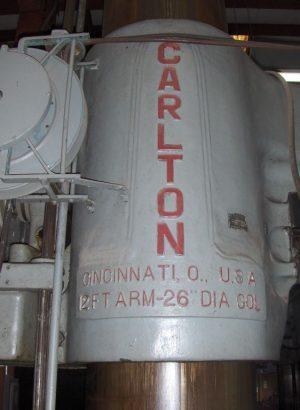

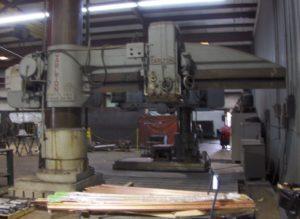

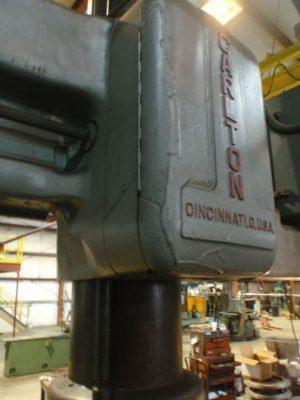

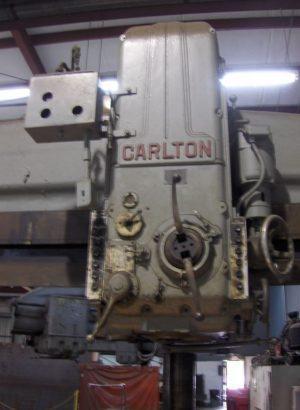

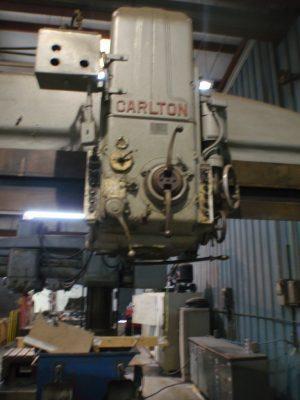

12' X 26" CARLTON MODEL 5A RADIAL ARM DRILL


Column Diameter                                          26″
Arm Length                                                   12′
Face of Column to Center of Spindle           16.5″ – 12′
Spindle Radius                                              34″ – 13’6″
Spindle to Base                                             20.5″ – 8’4″
Working Surface of Base                               4’9″ x 12’6″
Height                                                            12″
Vertical Travel of Spindle in Head                  24″
Bearing of Head on Arm                                 23 1/4″
Bearing of Arm on Column                             52″
Height over Head, Max.                                 14′ 8″
Height over Column Capacity                        14′ 5″
Spindle Diameter                                            4″
Morse Taper in Spindle                                   #6
Traverse of Arm on Column                            4′ 7 1/2″
Traverse of Head on Arm                                10’8″
Drills to Center of Circle                                   24′
Swing of Arm                                                    14′ 9″
Feed and Tap Leads                                        (18) .004″ to .125″
Number of Spindle Speeds                              (16)
Weight                                                               64,250 lbs.
