Equipped With

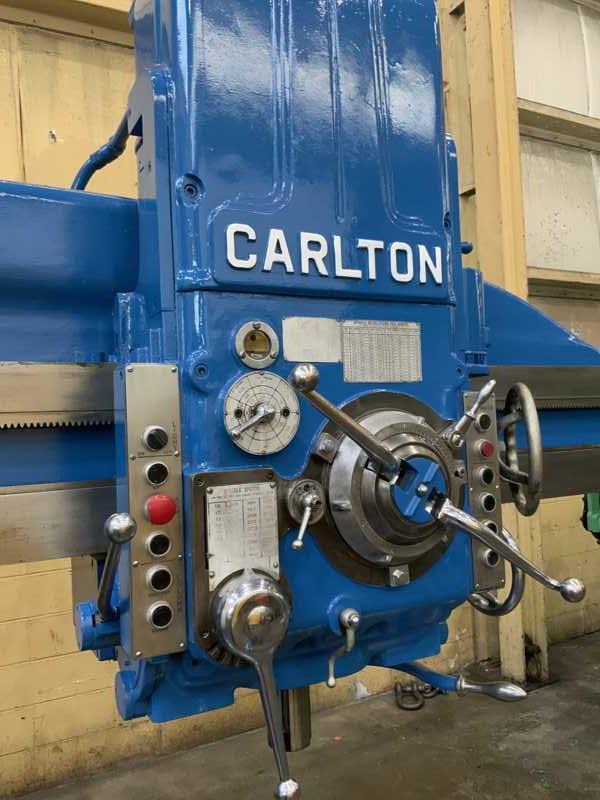

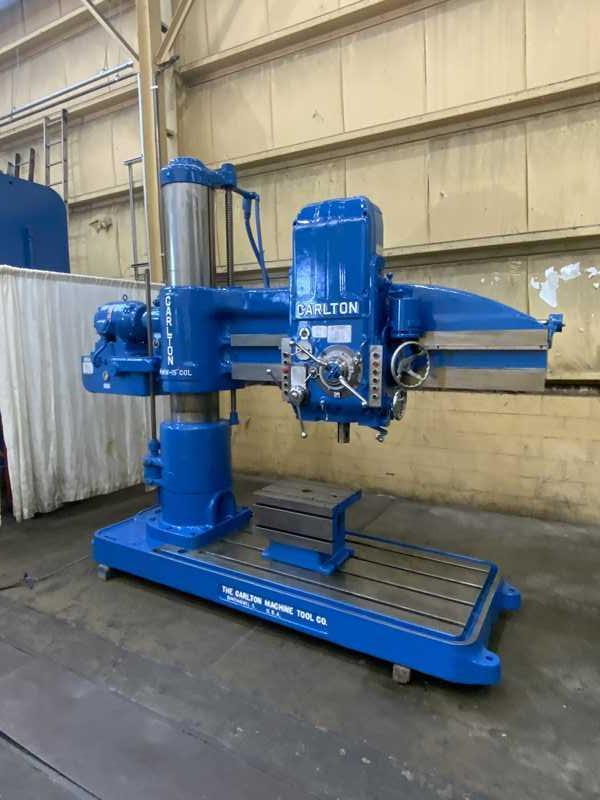

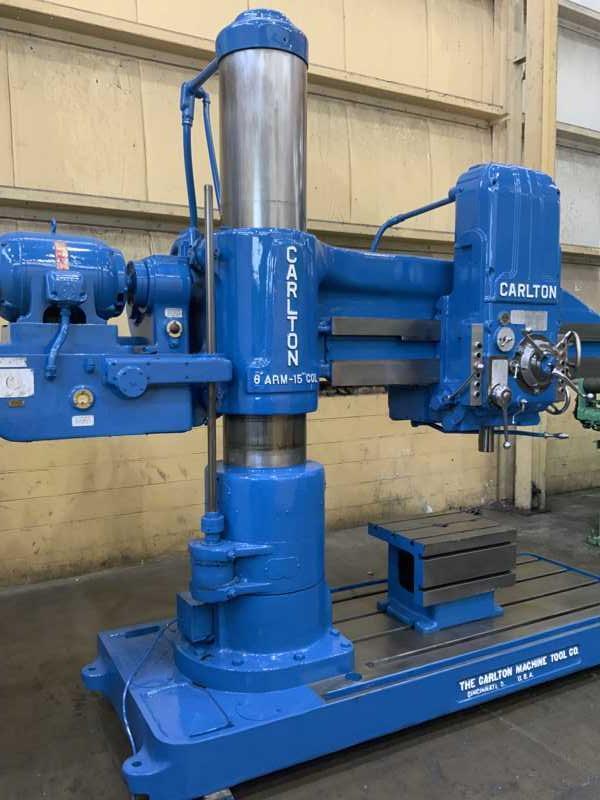

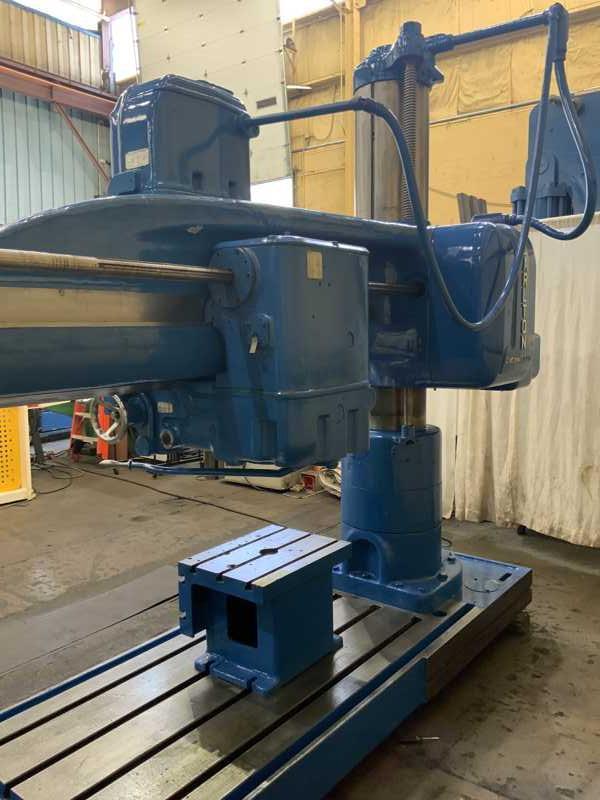

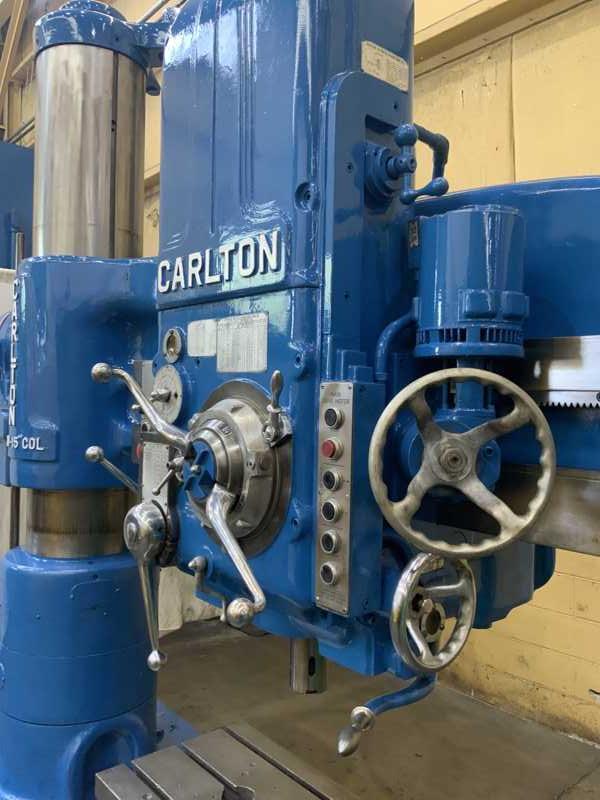

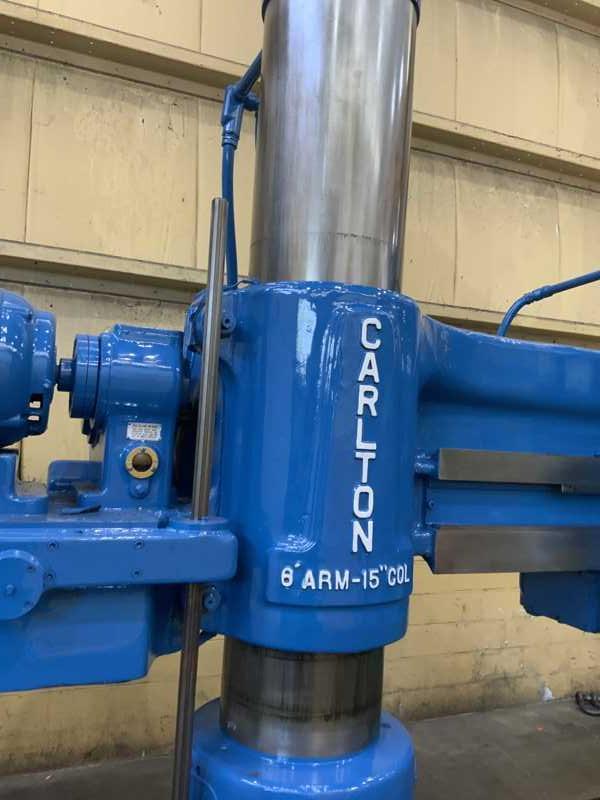

6' X 15" CARLTON RADIAL MODEL DRILLING MACHINE

New 1961

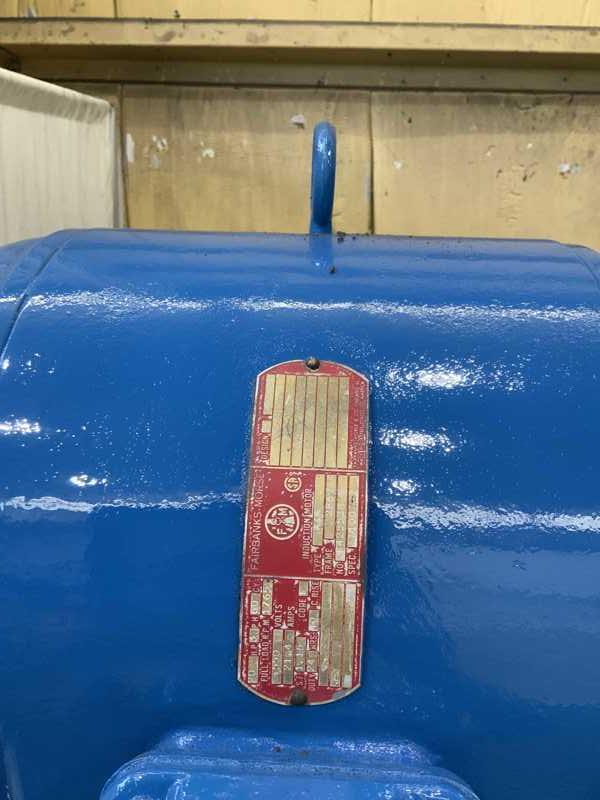

Motor Driven with 20 HP, 3-Phase, 60 Cycle, AC Motor & Controls

SPECIFICATIONS:
Length of Arm                                         6'
Diameter of Column                                15"
Area of Base                                            72" x 42"
Spindle Speeds  (36)                                15 To 1500 RPM
Feeds        (18)                                         .004 To .125 IPM
Threads                                                   8, 11-1/2, 14, 18 TPI
Diameter of Spindle                                3-3/16"
Taper in Spindle                                       5MT
Spindle Travel                                         18"
Min. Distance Spindle to Column           15"
Max. Distance Spindle to Column            72"
Min. Distance Spindle to Base                 10-1/2"
Max. Distance Spindle to Base                 66"
Travel of Arm on Column                        37-1/2"
Travel of Head on Arm                             57"

EQUIPPED WITH:
Power Arm Clamping
Power Arm Elevation
Power Head Travel
